3D建筑模型打印的應用

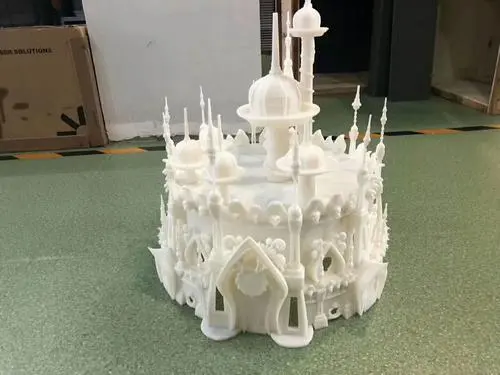

3D建筑模型打印是以微縮實體的方式來表示建筑藝術的，如實地表達建筑思想的構造，將建筑師的意圖轉化成具體的形象。3D建筑模型打印快速、成本低、環保，同時制作精美，節省大量材料，已經被越來越多的業內人士所接受。
建筑模型是非常重要的，能使客戶能夠?qū)M議的項目可視化的完整版本。但是，傳統建筑模型的制作過程，是非常艱苦的，很耗勞力力的。要準確再現縮小的細節時，特別的困難、特別的耗時并且很昂貴的。其結果是，很多時候會放棄非常重要的小細節，但往往區分特殊設計與客戶的決策過程中會造成負面影響。高細節度對用戶來說是十分重要的。保留這些細節和丟失這些細節對客戶來說是天差地別。

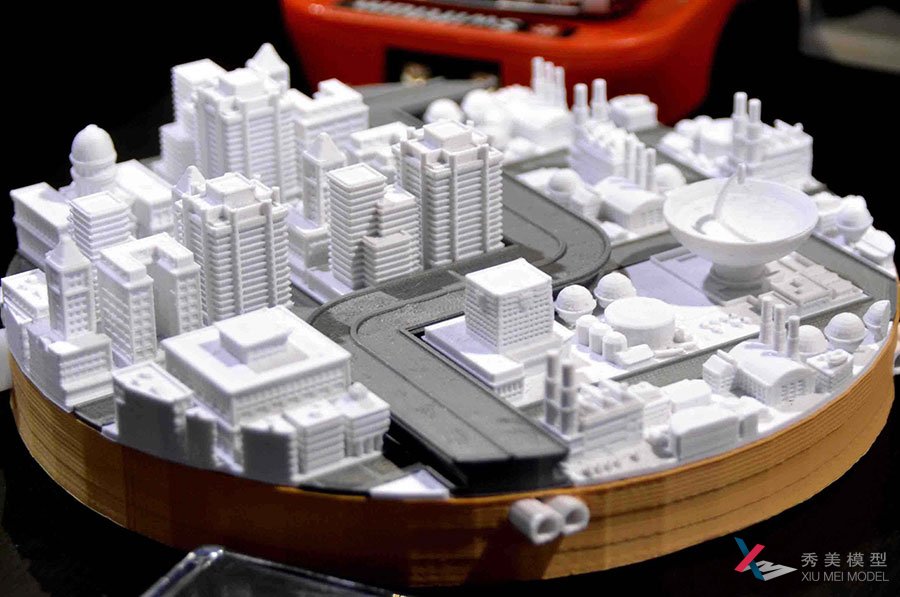

使用三維快速成型能削減所需的人力和時間，創建詳細，準確的比例模型，有效地傳達到客戶端的每一個設計的獨特理念。他們能夠在短短的時間非常準確復制規模細的設計元素，而制作成本花費只是手工打造的模型成本的一小部分。堅固，耐用的材料制成的，該模型壁薄可以達到0.6mm和錯綜復雜的細節，是出乎意料的強勁。
3D建筑模型打印材料：用于建筑模型材料主要有聚乳酸( PLA) 、ABS樹脂、光固化光敏樹脂和熱塑性塑料( PA 尼龍粉末) 等，使用的 3D 打印技術分別為FDM熔絲制造技術、SLA光固化快速成型技術和SLS選擇性激光燒結技術。
3D建模軟件主要有 3 大類:
①常規動畫制作軟件 Maya，3DMax，犀牛Rhino;
②建筑信息模型( BIM) 類建模軟件 Revit，Archi CAD，Bentley;
③基礎繪圖軟件 Auto CAD。還有一款開源3D繪圖軟件SketchUp也非常適合建筑模型設計。
3D建筑模型打印數據要求：除了首先要能滿足3D打印技術密閉實體文件要求外。還要要注意模型的以下調整：
建筑模型在完成建模工作輸出打印前，還需要根據3D打印機設備性能和所選打印材料對模型進行細部構件尺寸調整、模型拆分和模型組拼設計，以保證實現最終使用需求。由于不同3D打印成型技術和3D打印材料，有最小壁厚要求和后期清粉或者去除支撐要求，壁厚過小，構件容易在清粉的過程中損壞。
1、外立面模型調整，有時最終要打印的模型超出3d打印機一次成型尺寸，而又要模型體現建筑細節部分，如果模型打印尺寸過小，則很多 細部的線條都很難顯示出效果，根據后期使用，需要對模型進行 拆分 。 按照分塊打印組拼的方式來實現最終模型 打印效果 。在拆分時盡量選擇外立面有垂直或 者水平線條的部位，這樣后期拼接接縫就不會影響 模型整體效果 。打印建筑物外立面模型為減小材料的用 量，一般都將外壁打印的厚度較薄，考慮模型拼接 和防止變形，在拼接部位需設計有一定強度的連接 構件，保證模型拼裝緊密和整體性 。
2、模型細部構件處理， 當建筑模型同比縮小幾十甚至幾百后的微縮模型，一些細節(比如：柱子，窗框，玻璃強，欄桿之類外露細節)會變得很細很薄，那是沒法去支撐或者清粉。因此要對模型的一些細節按照最小壁厚尺寸和直徑要求進行適當放 大調整。才能夠滿足后期打印和清粉的要求 。
3、室內模型調整，室內模型構件尺寸的調整方式與立面模型構 件基本一致，均需滿足構件按照比例縮小后計算的 尺寸大于打印機最小壁厚的要求 。 室內墻體尺寸 調整時，要兼顧不同墻體之間的比例關系，墻體間 相互比例盡量與真實情況相近 。 為便于清粉或者清楚支撐，室內模型打印前應將豎向和水平 構件進行拆分，同時設計好后期豎向與水平構件間 的拼接方式，可考慮豎向構件底部設計連接立柱插 入水平構件預留洞的連接方式 。 如果后期構件還 需上色，還應按照顏色區塊和上色操作空間進行拆分。
4、刪減建筑模型內部結構，在不影響受力、外觀和一些要展示的細節，盡量刪除無關展示部分(比如家具和一些飾品等等)，這樣能節省成本，有能提高3D打印的效率。
