河北大學3D團隊打印出高度準確的肝臟模型
來自中國河北大學附屬醫院的一個研究小組已經證明，3D打印復雜的1：1肝臟模型的能力低于90美元。由程樹杰教授領導的研究小組聲稱，特定患者的3D打印肝臟模型將有助于改善肝臟手術計劃。
在醫療領域，特定患者的3D打印解剖模型變得越來越普遍，因為它們可以為醫生提供對特定病人病例的精確和切實的理解，并且可以更好地使病人理解他們自己的病情。
近年來，我們看到了一些非常令人印象深刻的3D打印模型，其中最先進的是多色的，有時甚至是多紋理的。然而，這些先進的模型通常是在昂貴的3D打印系統上制造的，而且昂貴的材料使得它們不易獲得。例如，一個精確的1：1 3D打印的肝臟模型，可以花費3000到4500美元之間的任何地方生產多色系統。
為了向更多人提供高精度的手術模型，河北大學研究團隊開發了一種以比以前便宜得多的成本進行3D打印復雜肝臟模型的方法。
使用兩臺液體冷卻系統的高速LCD-SLA 3D打印機，醫療團隊已經制造出了我們迄今見過的最復雜的肝臟模型。在制造圖片的模型中，研究人員使用了兩臺UNIZ SLA 3D打印機，但他們指定可以使用任何SLA 3D打印機。

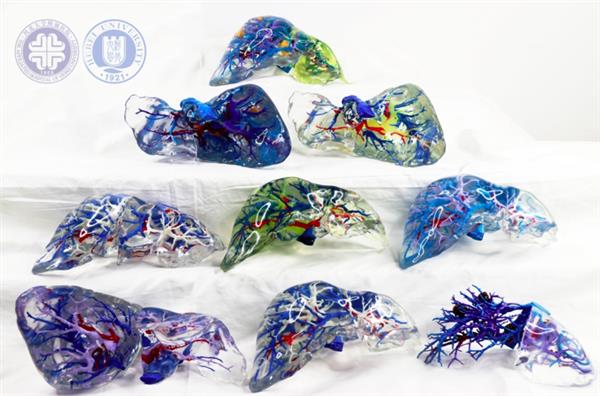

據報道，由各種不同顏色的光敏樹脂制成的3D打印模型代表肝臟的“三系統肝血管網絡”，而現有的3D打印肝臟模型僅代表肝臟的兩個血管系統。
這增加了3D打印模型的細節水平，可以更深入地了解患者的解剖結構，并可以導致更有效的手術操作，降低出血風險，減少術后并發癥。

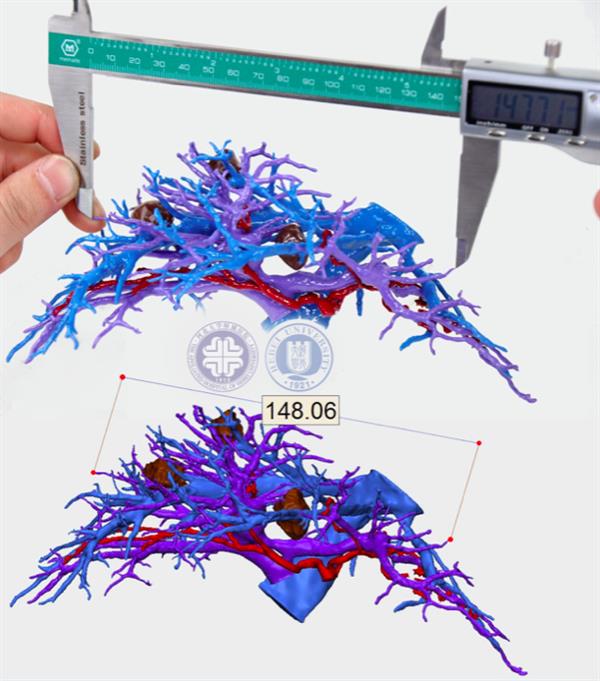

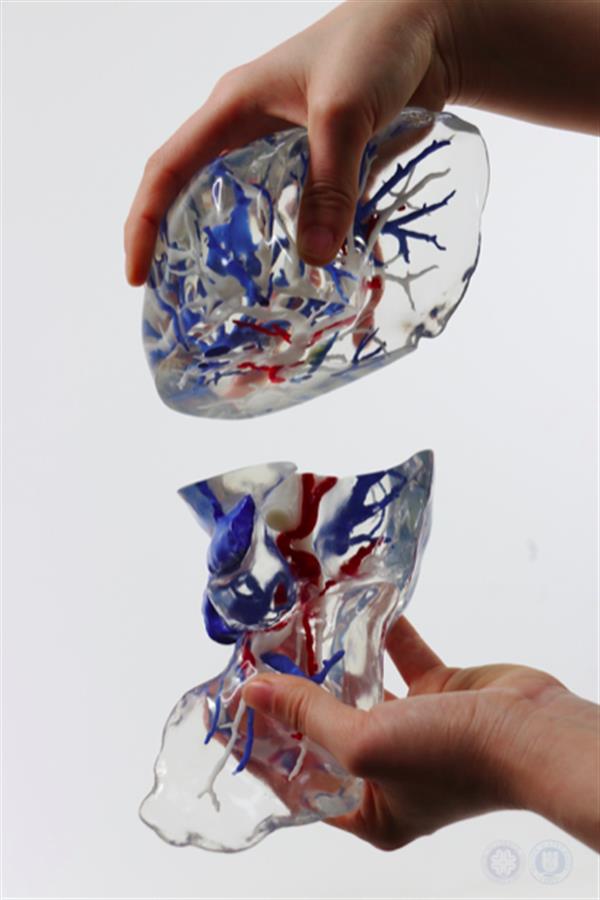

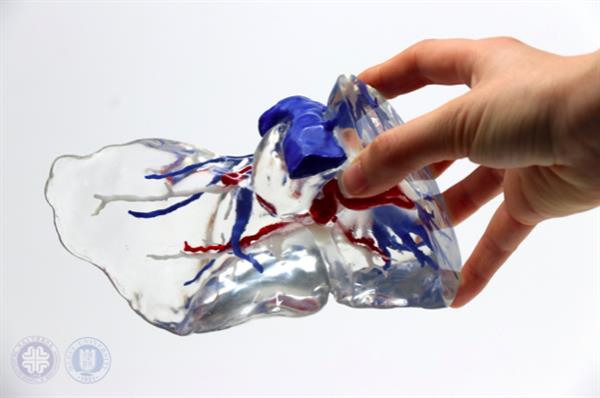

使用光敏樹脂對肝臟模型的血管網進行3D打印，層厚為0.1mm，精度為0.7mm。為了完成肝臟的形狀，血管模型然后澆鑄在高度透明的樹脂中。其結果是3D打印的肝臟具有完全可見的內部組件，包括靜脈網絡和腫瘤。
這種3D打印方法不僅減少了用于外科手術計劃的3D打印肝臟模型的成本，而且還大大縮短了所述模型的打印時間。目前，模型內部結構的打印時間只有四個小時左右。不過，正如鄭樹杰教授所指出的那樣，3D打印的肝臟模型目前需要大約30個小時的后期制作時間，所以總有改進的空間。
“程淑杰教授經過反復徹底的驗證，認為目前由河北大學附屬醫院開發的透明，全彩色，高精度手術前計劃肝臟模型的制造方法，有助于一系列極其困難的，準確和個性化的肝臟手術，“研究小組在一份聲明中說。
它補充說，3D打印方法也可用于在骨科，神經外科，產科，婦科，整形外科和口腔科等領域生產其他同樣復雜的手術模型。對于肝臟相關的應用，中國醫生認為他們的3D打印模型可用于多達80％的肝臟手術病例。
中國的研究人員說，除了手術計劃外，3D打印的解剖模型也可以在醫學培訓中應用，并且可以適用于批量生產。事實上，如果將它們用于培訓目的，該小組表示可以進一步降低模型的制造時間，因為后處理成型步驟可以避開。
最終，河北大學的研究人員希望，他們的低成本3D打印方法將為醫療領域（特別是肝外科醫生）提供昂貴且耗時的多噴嘴3D打印技術的替代方案。研究小組在中國珠江醫院，日本筑波大學和波蘭Jagiellonian大學的先前研究成果的基礎上，正在努力改進和推進其新穎的方法，以提高準確度。
